A belső égésű motorok vezérlésének típusai – múlt és jelen
|
A vezérműrendszer minden belső égésű motor „időzítő mechanizmusa”. Feladata, hogy a szelepek pontosan akkor nyíljanak és záródjanak, amikor a dugattyúk mozgása megkívánja. Ez biztosítja, hogy a motor optimális teljesítményt és hatékonyságot érjen el. Az évtizedek során a vezérlés technológiája hatalmas fejlődésen ment keresztül: a szelepemeltyűs, oldalt vezérelt motoroktól a modern, változó szelepvezérlésű rendszerekig. Az alábbiakban bemutatjuk a legfontosabb típusokat – időrendi sorrendben. |

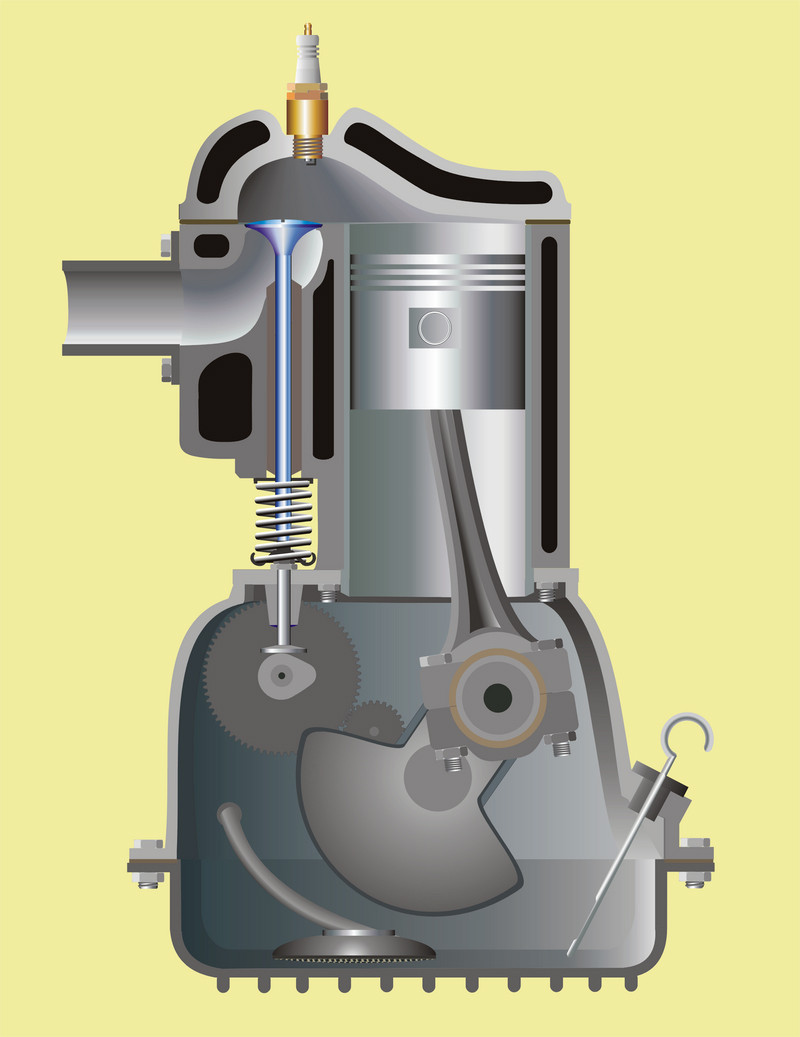

1. Oldalt vezérelt (SV – Side Valve) motorvezérlés
| A legkorábbi motorok – különösen az 1900-as és 1940-es évek közötti időszakban – oldalt vezérelt rendszerrel működtek. Ilyenkor a szelepek a henger mellett, a motorblokkban helyezkedtek el, a vezérműtengely pedig közvetlenül a blokkban futott, a szelepeket emelőtőke és himba nélkül működtetve. |
|
Előnyei:
- Egyszerű, robusztus szerkezet, kevés mozgó alkatrésszel.
- Csendes működés, alacsony gyártási költség.
- Könnyű karbantartás – veterán járműveknél (pl. Ford Model T, korai Austin, Morris motorok) ezért kedvelt.
Hátrányai:
- Gyenge gázáramlás a szelepek kedvezőtlen elhelyezése miatt.
- Korlátozott fordulatszám és teljesítmény.
- Rosszabb égéstér-kialakítás, emiatt nagyobb fogyasztás és alacsonyabb hatásfok.
Az oldalt vezérelt motorok a II. világháború után fokozatosan eltűntek, mivel a gyártók hatékonyabb megoldásokat kerestek a nagyobb teljesítmény eléréséhez.
2. Felülszelepelt, blokkban vezérelt (OHV – Overhead Valve, "pushrod") rendszerek
Az 1950–1980-as évek leggyakoribb megoldása volt az OHV rendszer, ahol a vezérműtengely továbbra is a blokkban helyezkedett el, de a szelepek már a hengerfejben kaptak helyet.
A vezérműtengely a szelepeket tolórudak és himbák segítségével működtette.
Sok klasszikus amerikai V8-as motor (Chevrolet Small Block, Ford Windsor) és számos európai veterán (Opel Rekord, Fiat 124) is ilyen rendszert használt.
Előnyei:
- Nagyon tartós és erős konstrukció, jól bírja a magas nyomatékot.
- Egyszerű karbantartás, kevésbé érzékeny a kenésre, mint a fejben futó tengelyes rendszerek.
- Kis méretű motoroknál kompakt elrendezés (pl. V-motoroknál).
Hátrányai:
- Sok mozgó alkatrész (tolórúd, himba), ami növeli a súrlódást és a tehetetlenséget.
- Korlátozott fordulatszám-tartomány, lassabb szelepmozgatás.
- A szelephézag-beállítás időigényes, és a rendszer hajlamos a kopásra.
Bár az OHV-rendszer technológiailag elavultnak számít, egyszerűsége és megbízhatósága miatt még ma is használják egyes motorokban (például Harley-Davidson V-Twin motorokban).

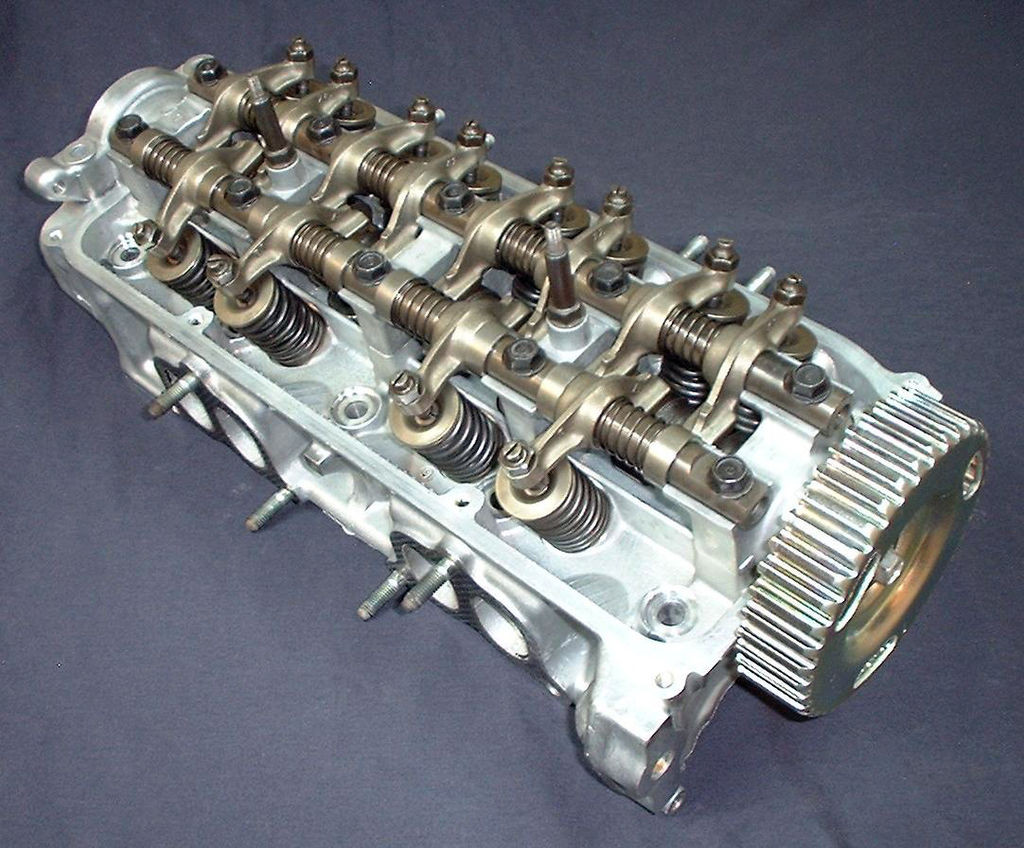

3. Felülszelepelt, felülfekvő vezérműtengelyes (OHC – Overhead Camshaft) rendszerek
A felülfekvő vezérműtengely az 1960-as évektől kezdve vált általánossá, különösen az európai és japán gyártók körében.
Itt a vezérműtengely már a hengerfejben helyezkedik el, közvetlenül vagy rövid himbákon keresztül működtetve a szelepeket. A hajtást többnyire vezérműlánc vagy fogasszíj biztosítja a főtengelyről.
Előnyei:
- Pontosabb szelepvezérlés, kisebb mechanikai veszteség.
- Lehetővé teszi a magasabb fordulatszámot és teljesítményt.
- Csendesebb, finomabb működés, és kevesebb karbantartást igényel.
Hátrányai:
- Bonyolultabb szerkezet, drágább gyártás.
- Érzékeny a kenésre és az olajminőségre (különösen a vezérműtengely-csapágyak).
- A vezérműszíj időszakos cserét igényel – elhanyagolása súlyos motorkárosodáshoz vezethet.
Az OHC rendszer egyértelműen korszerűbb megoldás, amelyet a legtöbb modern motor is alkalmaz, egy vagy két tengelyes kivitelben (SOHC, DOHC).

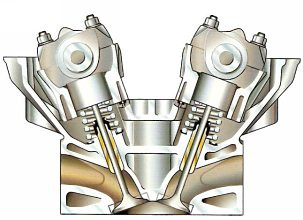

4. Dupla felülfekvő vezérműtengelyes (DOHC – Double Overhead Camshaft) rendszerek
A DOHC technológia a teljesítményre optimalizált motorok jellemzője.
Minden hengersor felett két külön vezérműtengely helyezkedik el – az egyik a szívószelepeket, a másik a kipufogószelepeket működteti.
Ez a megoldás pontosabb szelepvezérlést, jobb gázcserét és nagyobb szelepszámot tesz lehetővé (gyakran 4 szelep/henger).
Előnyei:
- Kiváló légáramlás és hatékony égés, magas teljesítmény.
- Lehetővé teszi a változó szelepvezérlés (pl. VVT, VANOS, VTEC) beépítését.
- Jobb emissziós értékek és alacsonyabb fogyasztás modern vezérlőrendszerekkel kombinálva.
Hátrányai:
- Összetett felépítés, drága javítás és nagyobb helyigény.
- Érzékeny a lánc/szíj nyúlására, kopására.
- A karbantartása nehezebb, a szerelés időigényesebb.
A DOHC rendszerek ma már szinte minden korszerű benzin- és dízelmotorban megtalálhatók, de eredetileg a sportautó-fejlesztésekből származnak (pl. Alfa Romeo, Jaguar XK motorok).
5. Változó szelepvezérlésű rendszerek (VVT, VANOS, VTEC, MIVEC stb.)
A 1990-es évektől kezdve a vezérlés fejlődése elektronikusan szabályozott rendszerek felé haladt.
A változó szelepvezérlés (Variable Valve Timing – VVT) lehetővé teszi, hogy a vezérműtengely nyitási és zárási időpontját a motor fordulatszámához és terheléséhez igazítsa.
Előnyei:
- Maximális teljesítmény magas fordulaton, alacsony fogyasztás kis terhelésnél.
- Jobb nyomatékeloszlás, simább működés.
- Alacsony károsanyag-kibocsátás.
Hátrányai:
- Rendkívül összetett hidraulikus és elektronikus szabályozás.
- Érzékeny az olajminőségre és az olajnyomásra.
- Hibás szenzor vagy vezérlőszelep esetén nehezen diagnosztizálható problémák léphetnek fel.
A modern VVT-rendszerek (pl. Toyota VVT-i, Honda VTEC, BMW VANOS, Mitsubishi MIVEC) ma már alapvetőek, mivel lehetővé teszik a hatékonyság és teljesítmény ideális kombinációját.
6. Összegzés – a vezérlés fejlődése száz év alatt
A vezérműrendszerek evolúciója jól mutatja, hogyan alakult át az autóipar a mechanikus, egyszerű konstrukcióktól a kifinomult, elektronikusan szabályozott rendszerekig.
A régi, oldalt vezérelt motorok nosztalgiát és megbízhatóságot sugároznak, de hatékonyságban messze elmaradnak a modern megoldásoktól.
A mai motorok célja, hogy a legjobb teljesítményt, gazdaságosságot és környezetvédelmi értékeket biztosítsák – mindezt a vezérlés precíz működésének köszönhetően.
Nagy Károly
